Re: Moje moduły S2Tandardowe

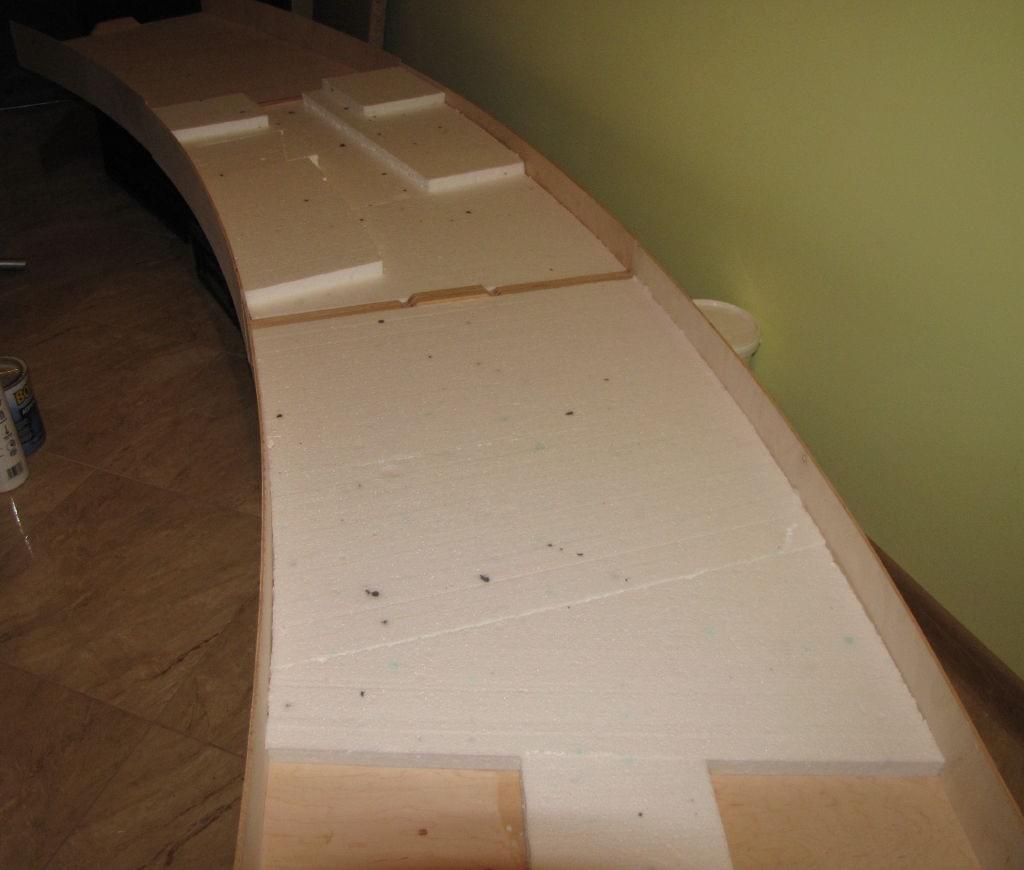

P.S. Sklejka 4 mm składa się z 3 warstw z których dwie zewnętrzne mają słoje prostopadłe do warstwy wewnętrznej. Do obklejania modułu wykorzystałem pasy cięte prostopadle względem słojów zewnętrznych. Dzięki temu sklejka dobrze się układa nawet na ciasnych łukach (r=300) Do klejenia użyłem kleju konstrukcyjnego A60 Soudal. Wikol do tych celów się nie nadaje.
-
- Posty: 3295
- Rejestracja: 13 kwie 2006, 19:34
- Lokalizacja: Ciechanów
- Kontakt:
Re: Moje moduły S2Tandardowe
4 mm. Mogłaby być nawet 3mm ale miałem problemy z nabyciem takiej.
-
- Posty: 815
- Rejestracja: 09 kwie 2006, 11:49
- Kontakt:
Re: Moje moduły S2Tandardowe
Na oko - sądząc po ilości warstw - 6mm
- Scio
- Posty: 697
- Rejestracja: 11 mar 2009, 17:09
- Lokalizacja: Kielce
- Kontakt:
Re: Moje moduły S2Tandardowe
Sklejka na bokach, ta gięta, jakiej jest grubości?
-
- Posty: 3295
- Rejestracja: 13 kwie 2006, 19:34
- Lokalizacja: Ciechanów
- Kontakt:
-
- Posty: 3295
- Rejestracja: 13 kwie 2006, 19:34
- Lokalizacja: Ciechanów
- Kontakt:
Re: Moje moduły S2Tandardowe
W sposób prosty czyli przez przykręcenie go do modułu S2Tandardowego:
Taki zestaw można już przyłączyć do modułu sTTandardowego przez sTTandardowe otwory
Oczywiście połączenie ze sobą modułów S2Tandardowych nie wymaga żadnych przejściówek. Potrzebne są jedynie dwie śrubki M5x30, podkładki i nakrętki motylkowe.
Taki zestaw można już przyłączyć do modułu sTTandardowego przez sTTandardowe otwory
Oczywiście połączenie ze sobą modułów S2Tandardowych nie wymaga żadnych przejściówek. Potrzebne są jedynie dwie śrubki M5x30, podkładki i nakrętki motylkowe.
Ostatnio zmieniony 24 paź 2009, 14:19 przez Kilkujadek, łącznie zmieniany 1 raz.
- ArturSchŁ
- Administrator
- Posty: 10350
- Rejestracja: 09 kwie 2006, 07:22
- Lokalizacja: Rumia
- Kontakt:
Re: Moje moduły S2Tandardowe
Jak TEN grzebień ma działaćGrzegorz TT pisze:T... prototyp łącznika ze sTTandardem.
-
- Posty: 3295
- Rejestracja: 13 kwie 2006, 19:34
- Lokalizacja: Ciechanów
- Kontakt:
Re: Moje moduły S2Tandardowe
sTTandard tego parametru nie reguluje. Unormowany jest jedynie odstęp szyny od brzegu modułu.
Problemy, głównie z gabarytami modułów sTTandardowych, skłoniły mnie do opracowania własnej "normy", która jak na razie się sprawdza. Kilka modułów przejdzie chrzest bojowy po Nowym Roku przy okazji jakiejś imprezy.
Tak wygląda prototyp łącznika ze sTTandardem. Dzięki tej deseczce możliwe jest spięcie modułów sTTandardowych o profilu MP2 ze S2Tandardowymi o profilu MP2S*
*- profil symetryczny
Problemy, głównie z gabarytami modułów sTTandardowych, skłoniły mnie do opracowania własnej "normy", która jak na razie się sprawdza. Kilka modułów przejdzie chrzest bojowy po Nowym Roku przy okazji jakiejś imprezy.
Tak wygląda prototyp łącznika ze sTTandardem. Dzięki tej deseczce możliwe jest spięcie modułów sTTandardowych o profilu MP2 ze S2Tandardowymi o profilu MP2S*
*- profil symetryczny
Ostatnio zmieniony 24 paź 2009, 11:28 przez Kilkujadek, łącznie zmieniany 1 raz.
- Scio
- Posty: 697
- Rejestracja: 11 mar 2009, 17:09
- Lokalizacja: Kielce
- Kontakt:
Re: Moje moduły S2Tandardowe
Czy boki na planie łuku są zgodne z sTTandardem? Nigdzie nie znalazłem, że nie. Pytam, gdyż mam w planach moduł łukowy i takie wlaśnie rozwiązanie konstrukcyjne wydaje mi się najprostsze. Z drugiej strony nie zauważylem tak wykonanych modułów na zlotach. Stąd moje wątpliwości.
- Scio
- Posty: 697
- Rejestracja: 11 mar 2009, 17:09
- Lokalizacja: Kielce
- Kontakt:
Re: Moje moduły S2Tandardowe
Ale ruch w modułach! Aż miło popatrzeć.
-
- Posty: 3295
- Rejestracja: 13 kwie 2006, 19:34
- Lokalizacja: Ciechanów
- Kontakt:
- Ranger
- Posty: 3839
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Moje moduły S2Tandardowe
Łóżko zrobiłeś
-
- Posty: 3295
- Rejestracja: 13 kwie 2006, 19:34
- Lokalizacja: Ciechanów
- Kontakt:
-
- Posty: 3295
- Rejestracja: 13 kwie 2006, 19:34
- Lokalizacja: Ciechanów
- Kontakt:
Re: Moje moduły S2Tandardowe

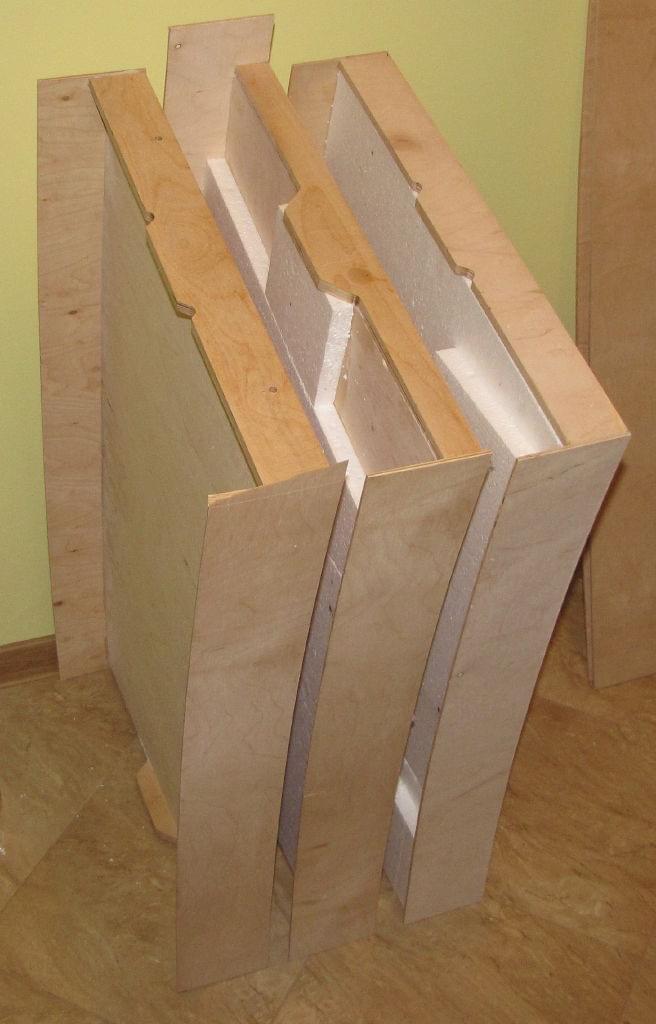

Po sklejeniu 10 płycin doszedłem jednak do wniosku, że najlepszym klejem jest Soudal A60. Kleje zawierające wodę powodują wyginanie się cienkiej sklejki.twardy pisze:Jaki klej zastosowałeś do sklejenia kanapki ?
Obecny stan to:
MP2S-P0,9-MG2S - stan - skrzynka
MG2S-P0,9-MN2S - stan - skrzynka
MN2S-P0,9-MN2S - stan - skrzynka
MN2S-P0,9-MP2S - stan - skrzynka
MP2S-P0,9-MP2S - stan - skrzynka
MN2S-P0,9-MN2S - stan - kanapka
MN2S-P0,9-MN2S - stan - kanapka
MP2S-R3,0-MG2S - stan - kanapka
MG2S-R3,0-MN2S - stan - kanapka
MN2S-R3,0-MN2S - stan - kanapka
Ostatnio zmieniony 28 cze 2009, 23:05 przez Kilkujadek, łącznie zmieniany 1 raz.
