Cemenciarki 408S czyli Uacs od UMF
Moderator: mod-Tabor
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF

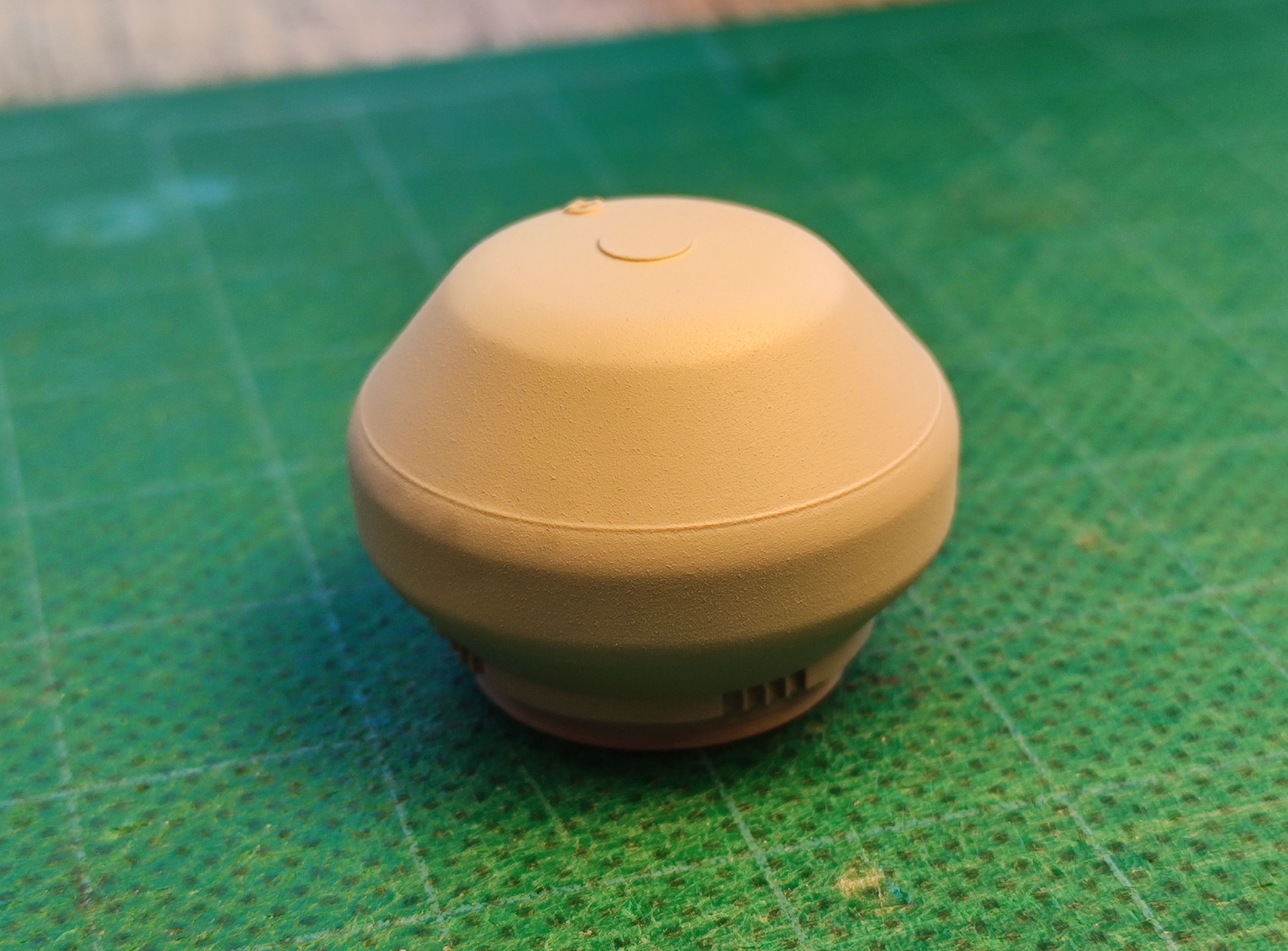

Poprawka. Tak było:

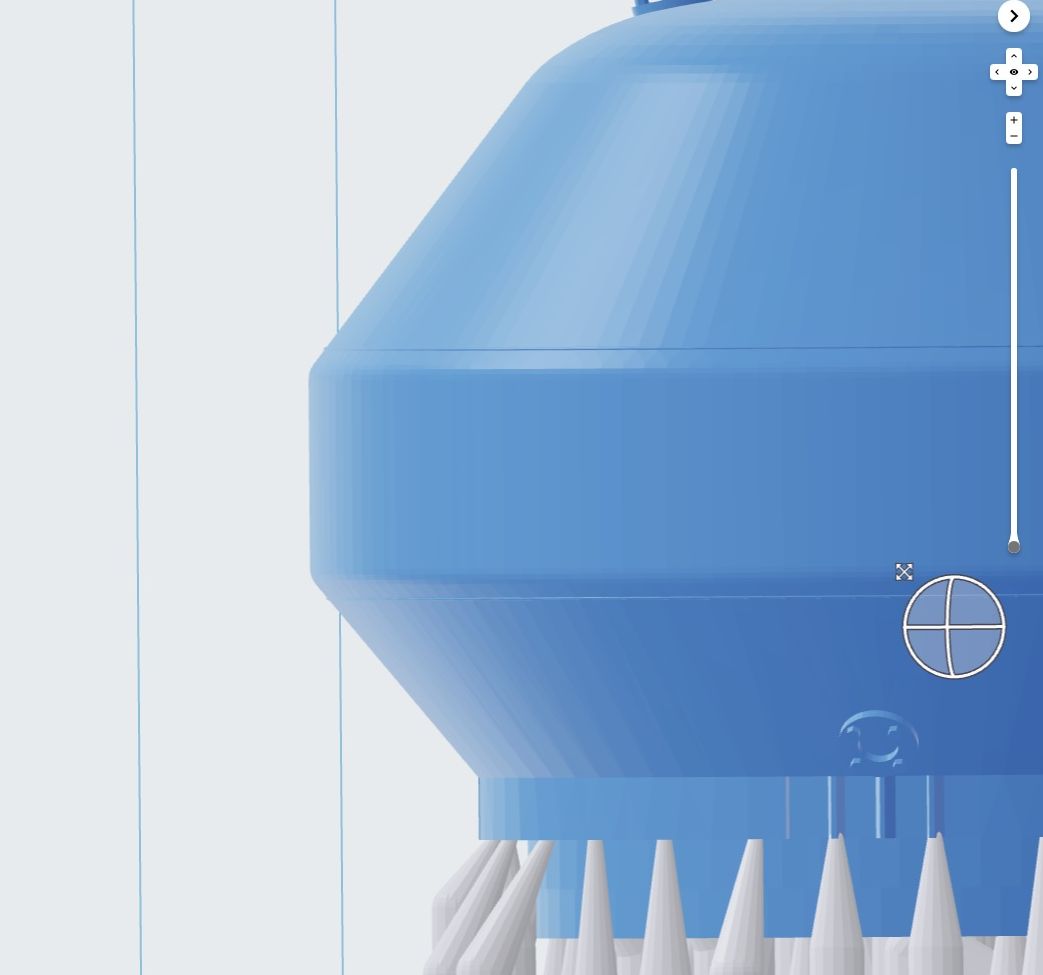

Po poprawce:

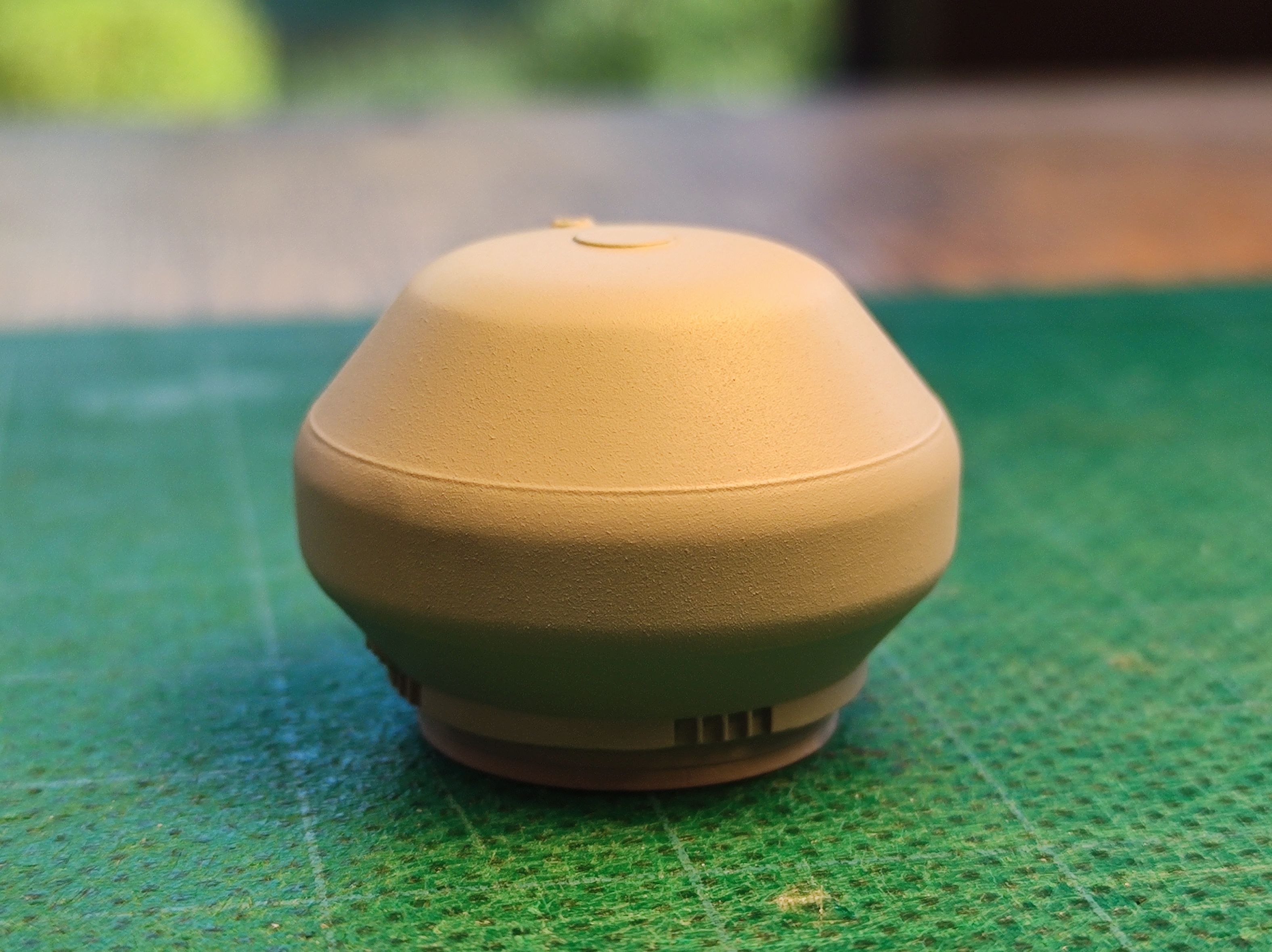

Po poprawce:
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Co do szarych zbiorników od dołu to wzorowałem się na opracowaniach P. Koja. Jak zwykle są "bez błędów ".T_Domagalski pisze: ↑08 wrz 2023, 17:23Pomijając rdzę, brud i osad z cementu, zbiorniki od spodu są wyraźnie czarne
(...)
Udało mi się znaleźć idealne zdjęcie zbiornika na ciemnym tle. Jakby obrysować te łuki, to zaokraglenia zajmują po ok. 30% szerokości środkowego pasa
Z tym promieniem zaokrąglenia zbiornika być może macie rację.

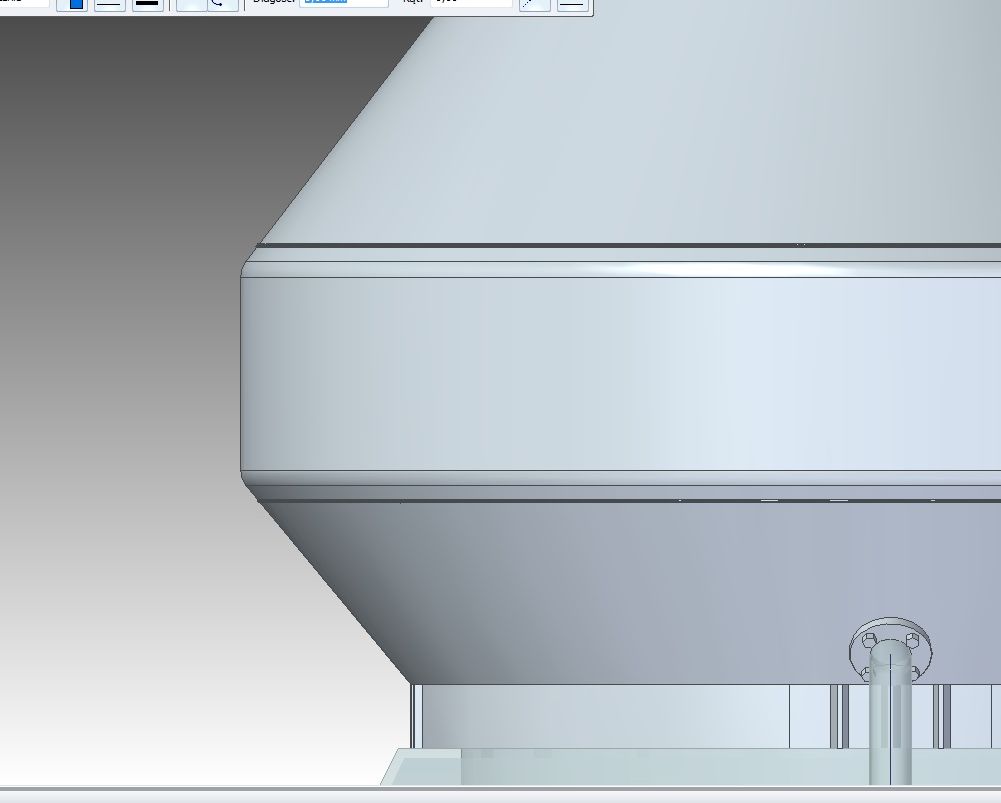

Tak to wygląda w projekcie.

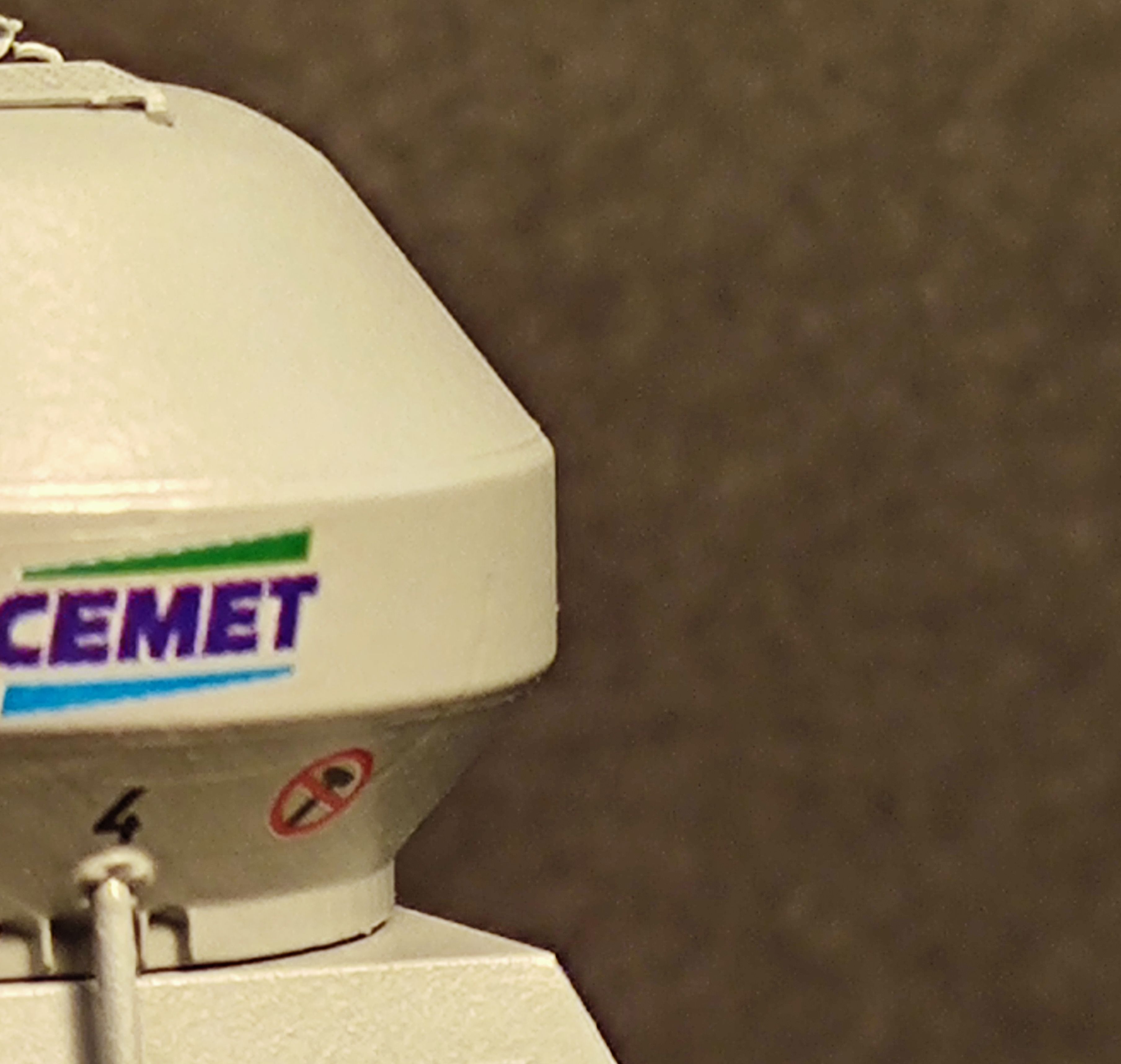

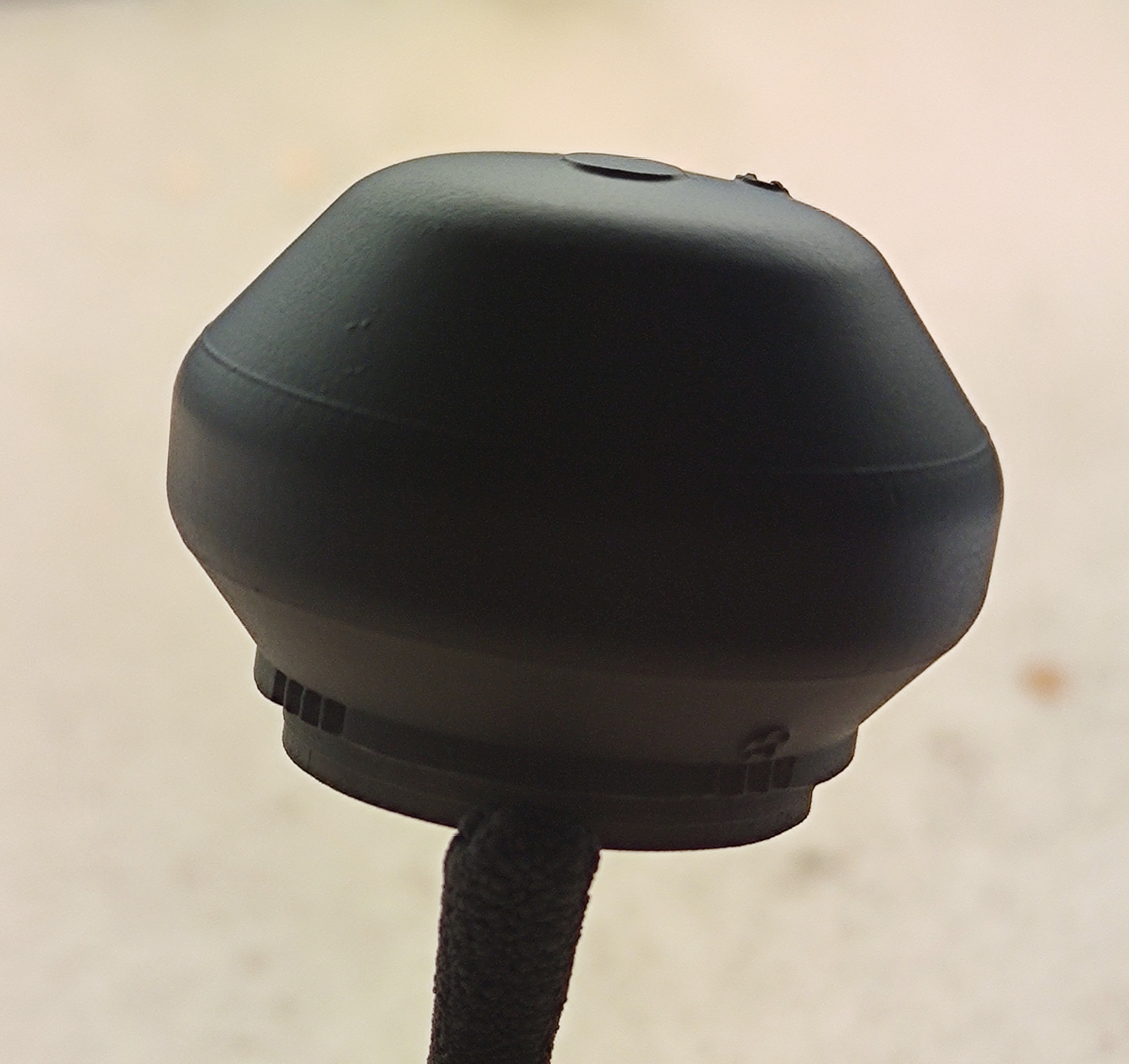

A tak w modelu.
Pytanie tylko co teraz z tym zrobić. Chyba trzeba wstrzymać produkcję. Co sądzicie?
-
- Posty: 359
- Rejestracja: 09 kwie 2006, 18:04
- Lokalizacja: Warszawa-Wola
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Poproszę jeden zestaw w V epoce.
- T_Domagalski
- Moderator
- Posty: 1910
- Rejestracja: 07 kwie 2006, 22:57
- Lokalizacja: Warszawa
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
No niestety, ale pamięć mam jednak dobrą.
Wagon 408S z nowym logo "CEMET". Data wazenia: luty 2009. Zdjęcie zrobione w czerwcu 2013r. Stał ich wtedy cały sznur, ale wszystkie wyglądały identycznie. Dlatego obfociłem tylko jeden z nich.
Pomijając rdzę, brud i osad z cementu, zbiorniki od spodu są wyraźnie czarne:
Mozliwe, że K. Koj i reszta bazowali na dokumentacji fabrycznej. A realia ZNTK-ów tworzyły własne scenariusze....
Edit:

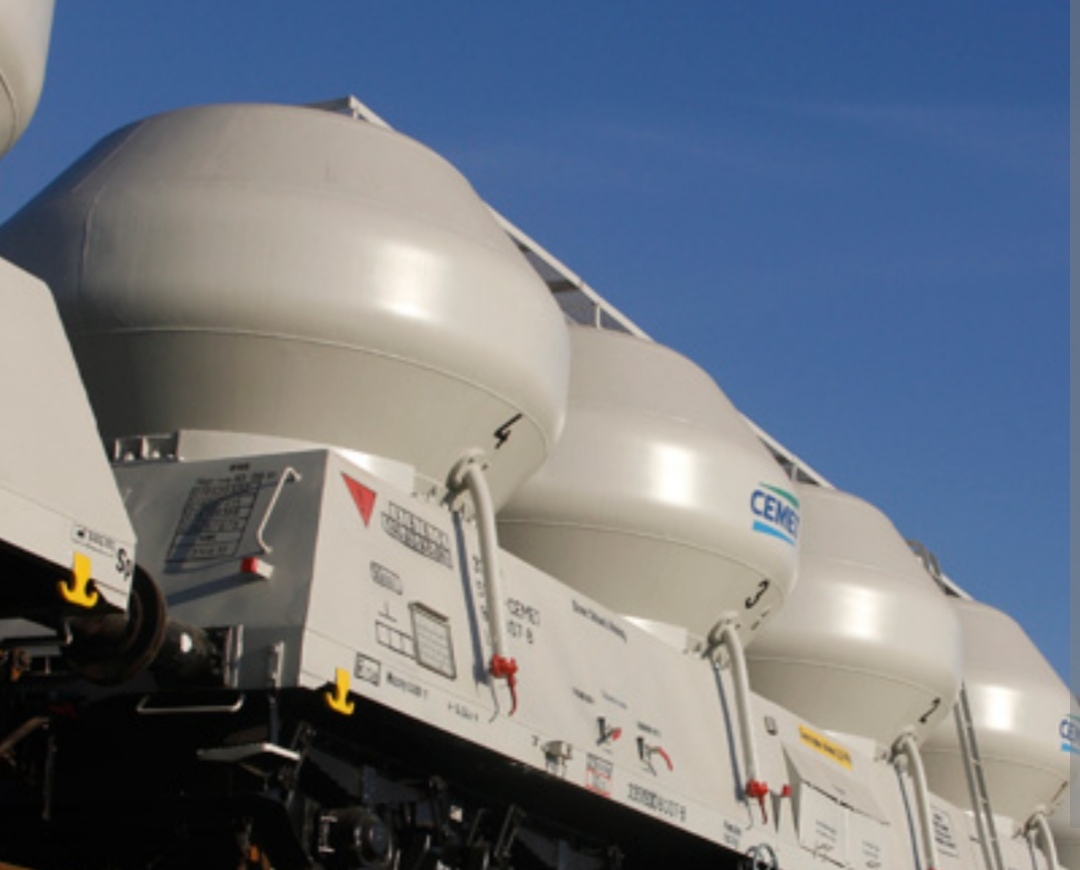

Skoro juz dotarłem do tak starych zdjęć, to jeszcze przeyjrzałem się tej krzywiźnie. Wygląda na to, że Domiss ma jednak rację. Udało mi się znaleźć idealne zdjęcie zbiornika na ciemnym tle. Jakby obrysować te łuki, to zaokraglenia zajmują po ok. 30% szerokości środkowego pasa:
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF

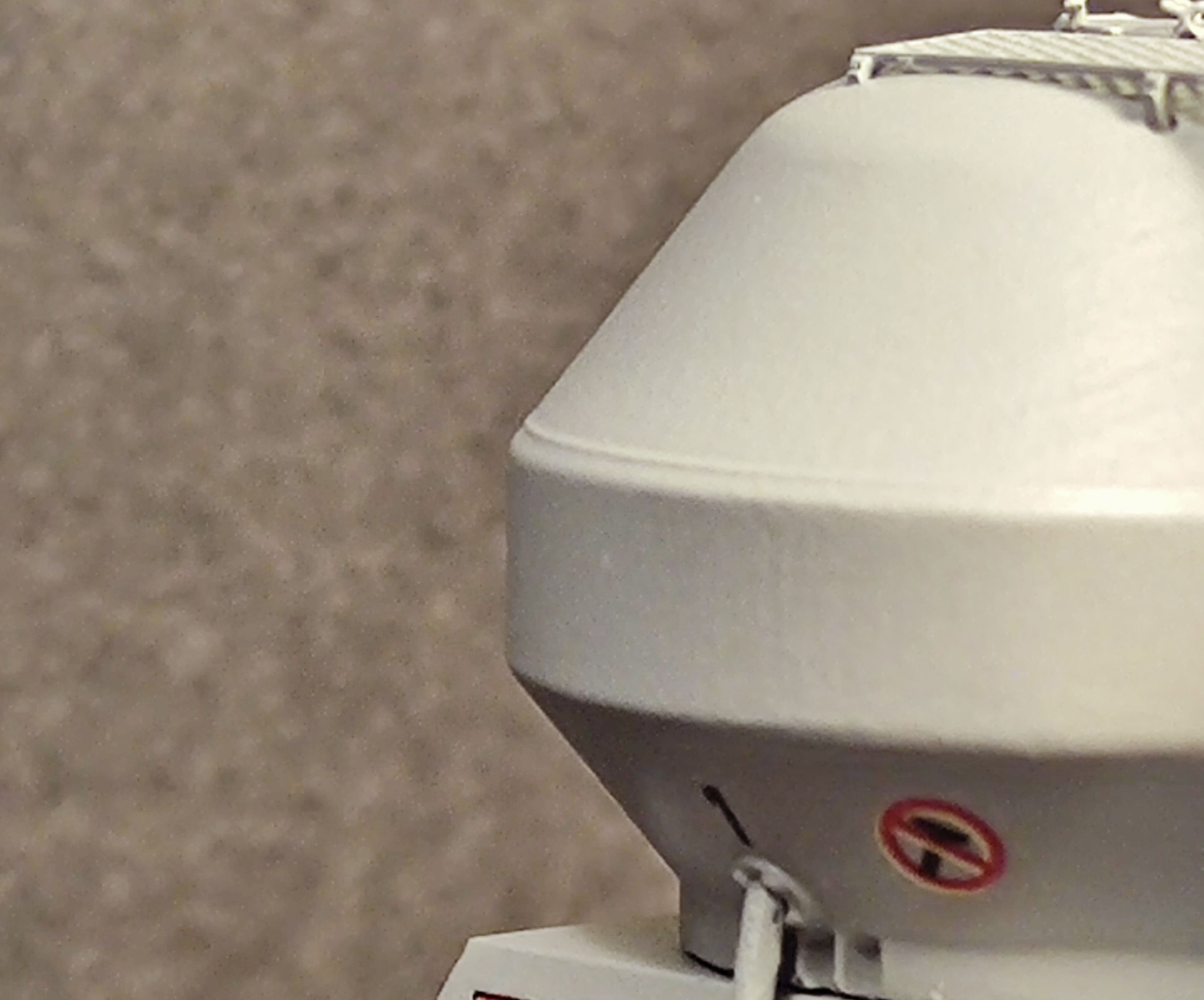

Ad.1. Może to kwestia światła bo zbiorniki zaprojektowałem z planów fabrycznych i nie są kanciaste. W oryginale też światło potrafi tak padać, że zbiornik wydaje się kanciasty. Popatrz.Domiss pisze: ↑08 wrz 2023, 14:24 Niby ładny ten wagon, ale kilka niedociągnięć widzę: (1) zbyt kanciaste zbiorniki, tam nie powinno być ostrych krawędzi, wystarczy porównać zdjęcia modelu i oryginału, chodzi o środkowy pas zbiornika, (2) źle wygięta drabinka, załamanie powinno być znacznie wyżej, (3) niby szczegół, ale "trąby słonia" nie mogą dotykać burty wagonu (bo w oryginale nie dało by się zapiąć węża) - niektóre dotykają, niektóre nie, więc zapewne to tylko kwestia montażu.
Ogólnie ładny model, nie piszę się, bo jeden skład 408S mi w zupełności wystarczy.
Ad.2 Załamanie drabinki brałem z konkretnego wagonu.
Ad.3 Trąby są drukowane. Zostały zamontowane tak aby ich nie ułamać przy naciśnięciu. W seryjnym będą odlewane z mosiądzu i będzie można zamontować z odstępem.
Nowy nabywca tego wagonu może je przemontować na odstęp.
JEST JESZCZE JEDNA PODSTAWOWA KWESTIA, TO JEST PROTOTYP. MAM NADZIEJĘ ŻE ZAUWAŻYŁEŚ.
Dziękuję za uwagi.
- Domiss
- Posty: 470
- Rejestracja: 15 lip 2009, 11:06
- Lokalizacja: Świebodzice
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Niby ładny ten wagon, ale kilka niedociągnięć widzę: (1) zbyt kanciaste zbiorniki, tam nie powinno być ostrych krawędzi, wystarczy porównać zdjęcia modelu i oryginału, chodzi o środkowy pas zbiornika, (2) źle wygięta drabinka, załamanie powinno być znacznie wyżej, (3) niby szczegół, ale "trąby słonia" nie mogą dotykać burty wagonu (bo w oryginale nie dało by się zapiąć węża) - niektóre dotykają, niektóre nie, więc zapewne to tylko kwestia montażu.
Ogólnie ładny model, nie piszę się, bo jeden skład 408S mi w zupełności wystarczy.
Ogólnie ładny model, nie piszę się, bo jeden skład 408S mi w zupełności wystarczy.
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Niestety źle pamiętasz. Albo pamiętasz inne malowanie z innej epoki. Cemet z nowym logiem na pewno zbiorniki ma od spodu szare. Albo K. Koj, Albert Model i wydawnictwo Angraf się mylą.T_Domagalski pisze: ↑08 wrz 2023, 12:54... o ile pamiętam, spody zbiorników 408S też były czarne, jak reszta podwozia.
To dwa czy trzy z IVep?
-
- Posty: 813
- Rejestracja: 09 kwie 2006, 00:20
- Lokalizacja: Częstochowa
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Potwierdzam 3 szt ep V
- T_Domagalski
- Moderator
- Posty: 1910
- Rejestracja: 07 kwie 2006, 22:57
- Lokalizacja: Warszawa
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Wygląda super!
Tylko, o ile pamiętam, spody zbiorników 408S też były czarne, jak reszta podwozia. Analogicznie jak było w CWL-20.
Muszę odszukać zdjęcia...
P.S.
Ja też bym się pisał na 2-3 wagony z ep. IV a/b.
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Jeszcze z kronikarskiego obowiązku parę fotek z montażu i po montażu.
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF

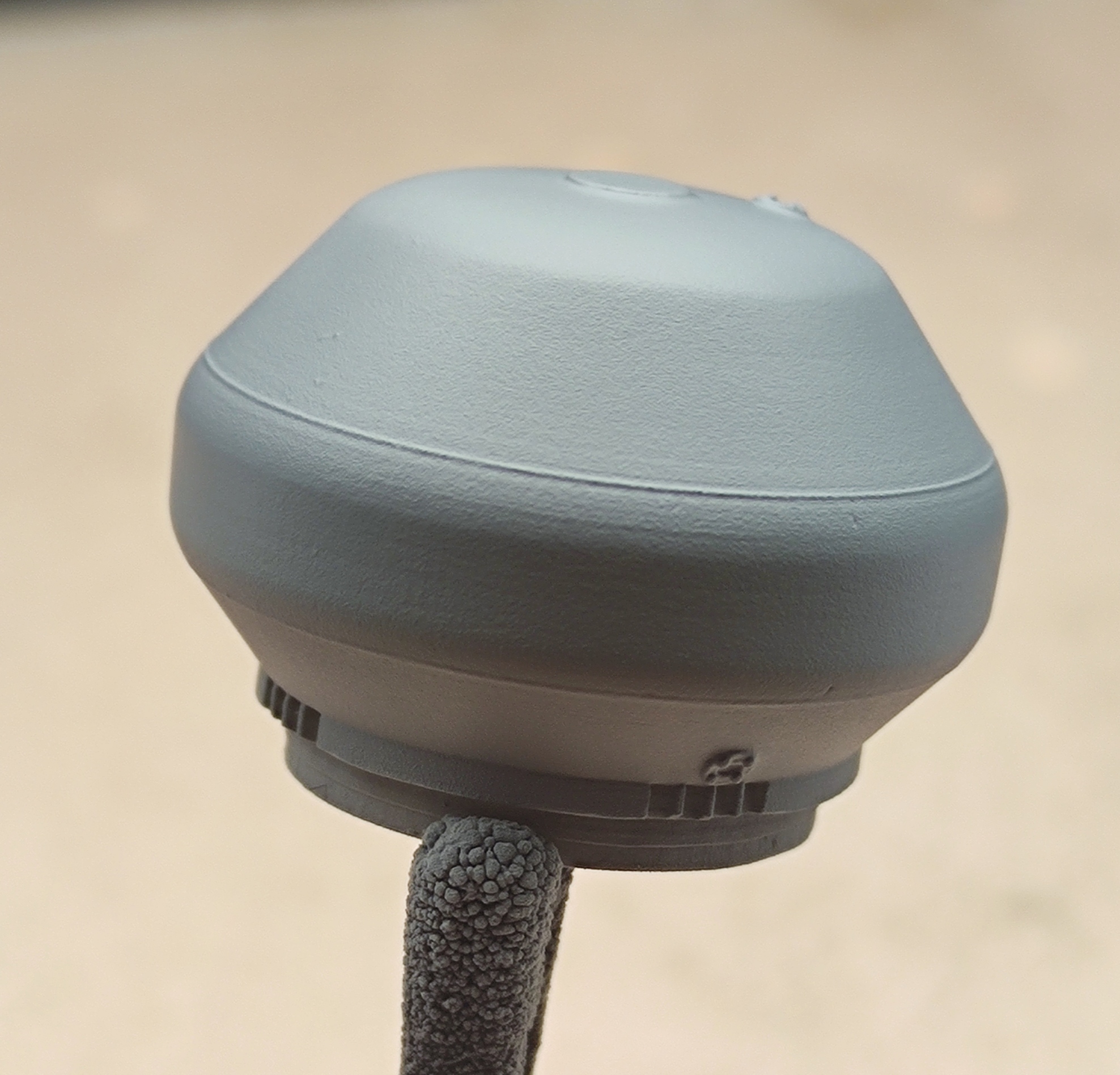

Rurki odlały się prawidłowo. Nie trzeba będzie giąć ręcznie.
ZACZYNAM ZAPISY NA ZESTAWY 408s. SZCZEGÓŁY W POPRZEDNIM POŚCIE.
WAGONY JUŻ SIĘ PRODUKUJĄ WIĘC TYM RAZEM NIE TRZEBA BĘDZIE DŁUGO CZEKAĆ.
Swoje zamówienie wpisujcie w temacie.
ZACZYNAM ZAPISY NA ZESTAWY 408s. SZCZEGÓŁY W POPRZEDNIM POŚCIE.
WAGONY JUŻ SIĘ PRODUKUJĄ WIĘC TYM RAZEM NIE TRZEBA BĘDZIE DŁUGO CZEKAĆ.
Swoje zamówienie wpisujcie w temacie.
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Czas zaprezentować gotowy model. Mam nadzieję, że wykonanie wam się podoba.
Wagon podczas montażu nie jest klejony. Wszystko jest montowane na wcisk, Wagon można rozłożyć.
Oczywiście kleić tez można jak ktoś chce.
Podsumowując całość zestawy będą oferowane w cenie 250zł z kołami.
Kalkomanie w ep IV, V i VI. Z każdej epoki i malowanie po trzy różne numery.
Zestaw będzie on zawierał:
- elementy fototrawine (rama, pudło itd)
- mosiężne wózki + śruby do skręcania i przykręcania
- mosiężne nakrętki
- mosiężny KKS + sprężynka
- mosięzne zderzaki
- mosięzne elementy instalacji hamulcowo/powietrznej
- kalkomania (ep IV-epVI. - minimum trzy różne numery z każdej epoki.)
- koła 7,7mm RP25
- żywiczne zbiorniki dwu częściowe 4 szt
- mosiężne rury zbiorników jak i spustowe.
Wagon podczas montażu nie jest klejony. Wszystko jest montowane na wcisk, Wagon można rozłożyć.
Oczywiście kleić tez można jak ktoś chce.
Podsumowując całość zestawy będą oferowane w cenie 250zł z kołami.
Kalkomanie w ep IV, V i VI. Z każdej epoki i malowanie po trzy różne numery.
Zestaw będzie on zawierał:
- elementy fototrawine (rama, pudło itd)
- mosiężne wózki + śruby do skręcania i przykręcania
- mosiężne nakrętki
- mosiężny KKS + sprężynka
- mosięzne zderzaki
- mosięzne elementy instalacji hamulcowo/powietrznej
- kalkomania (ep IV-epVI. - minimum trzy różne numery z każdej epoki.)
- koła 7,7mm RP25
- żywiczne zbiorniki dwu częściowe 4 szt
- mosiężne rury zbiorników jak i spustowe.
Ostatnio zmieniony 07 wrz 2023, 22:11 przez Ranger, łącznie zmieniany 1 raz.
- Ranger
- Posty: 3841
- Rejestracja: 05 paź 2006, 00:02
- Lokalizacja: Lublin
- Kontakt:
Re: Cemenciarki 408S czyli Uacs od UMF
Czas dokończyć wagon.
