Re: Zielone Wzgórza
Nie da się to jest maksymalnie wykadrowana stop-klatka z filmu z youtube tak, żeby jeszcze było cokolwiek widać a widać całkiem sporoArturSchŁ pisze:No daj większe fotki, bo 85x105 to ...znaczki pocztowe, a nie zdjęcia.
Jeśli dam większe, to nie będzie widać tego, czego dotyczy pytanie tylko piksele
Drugie zdjęcie z dwu torem OK
-
- Posty: 206
- Rejestracja: 19 lis 2016, 13:23
- Lokalizacja: hamburg/gdańsk
- Kontakt:
Re: Zielone Wzgórza
To pytanie czy te fotki połączenia segmentów/modułów przedstawiają prawidłowe połączenie? chodzi mnie o przerwy...bo jestem na etapie dopasowywania moich skrzynek...
- ArturSchŁ
- Administrator
- Posty: 10357
- Rejestracja: 09 kwie 2006, 07:22
- Lokalizacja: Rumia
- Kontakt:
Re: Zielone Wzgórza
No daj większe fotki, bo 85x105 to ...znaczki pocztowe, a nie zdjęcia.
-
- Posty: 1444
- Rejestracja: 28 sty 2013, 17:25
- Lokalizacja: Białystok
- Kontakt:
Re: Zielone Wzgórza
Spoko jak mawia moja córka .adrian pander pisze:Przepraszam że w tym temacie, ale odpowiadam na pytanie.
W sumie to Waliły są robione tak na 95 i 3/5 % i tylko nieznacznie coś na niej się zadzieje. Także nie mam już ciśnienia na to by tu wstawiać fotki, bo chyba znacznie lepiej oglądać ją na żywo. Będę na bieżąco informował o miejscu wystawienia modułu. Może tak kogoś się zachęci do przyjechania na zloTTy, jak również może tak kogoś się namówi do zrobienia swojej pierwszej „skrzynki”
Zanim podejmę ostateczną decyzję o budowie kolejnej stacji – bo to mnie najbardziej rajcuje – proponuję dyskusję:
Jak, co zrobić, aby tego nie spieprzyć
czyli: każdy może napisać o problemie lub można opisać swój sposób rozwiązania problemu czyli tak robię i jest dobrze .
Ostatnio obejrzałem kilkanaście filmów na youtube z imprez modelarskich i w "oczy rzuciło się" coś takiego (załącznik).
Jakich błędów należy unikać, aby tak to nie wyglądało
Added in 5 minutes 9 seconds:
Prawidłowo powinno wyglądać tak:
-
- Posty: 206
- Rejestracja: 19 lis 2016, 13:23
- Lokalizacja: hamburg/gdańsk
- Kontakt:
Re: Zielone Wzgórza
To teraz już wiem ostatecznie dzięki
-
- Posty: 428
- Rejestracja: 17 sty 2011, 23:13
- Lokalizacja: Chorzów
- Kontakt:
Re: Zielone Wzgórza
Przepraszam że w tym temacie, ale odpowiadam na pytanie.
Zdecydowanie należy unikać jak ognia EW1.
Jest z nimi sporo problemów, od łamania się iglic do ich unieruchomienia (puchnie gniazdo w którym się obraca iglica).
Aby tabor przejeżdżał należy je mocno zmodyfikować co zdecydowanie jest nieopłacalne. Dochodzi jeszcze martwe pole na krzyżownicy.
Jeżeli nawet ktoś chce zastosować na makiecie domowej to polecam rozjazd Kuhna WR/WL20 z nimi nie ma problemów mam go też na mojej Pętli.
Norma powinna być dla nas jak biblia i tego powinniśmy się trzymać.
Ja na nowych modułach to już nawet nie stosuje EW3 (te je trzeba przerabiać) tylko długie Kuhny WR/WL10, tory również, lepiej się układają i mają główkę szyny z TT, a nie HO.
Na filmie z Jaworzyny przez moje EW1 na Pętli wszystko przejeżdża bo je zmodyfikowałem, jest to moduł "domowy" nie spełniający założeń normy, ma również zbyt ostre łuki. Byłem w szoku jak po nich przejechał skład pancerny i nic się nie wykoleiło.
Zdecydowanie należy unikać jak ognia EW1.
Jest z nimi sporo problemów, od łamania się iglic do ich unieruchomienia (puchnie gniazdo w którym się obraca iglica).
Aby tabor przejeżdżał należy je mocno zmodyfikować co zdecydowanie jest nieopłacalne. Dochodzi jeszcze martwe pole na krzyżownicy.
Jeżeli nawet ktoś chce zastosować na makiecie domowej to polecam rozjazd Kuhna WR/WL20 z nimi nie ma problemów mam go też na mojej Pętli.
Norma powinna być dla nas jak biblia i tego powinniśmy się trzymać.
Ja na nowych modułach to już nawet nie stosuje EW3 (te je trzeba przerabiać) tylko długie Kuhny WR/WL10, tory również, lepiej się układają i mają główkę szyny z TT, a nie HO.
Na filmie z Jaworzyny przez moje EW1 na Pętli wszystko przejeżdża bo je zmodyfikowałem, jest to moduł "domowy" nie spełniający założeń normy, ma również zbyt ostre łuki. Byłem w szoku jak po nich przejechał skład pancerny i nic się nie wykoleiło.
-
- Posty: 1444
- Rejestracja: 28 sty 2013, 17:25
- Lokalizacja: Białystok
- Kontakt:
Re: Zielone Wzgórza
Dobry pomysł tyle, że viessmann w zestawie semafora jednoramiennego daje tylko jednego led smd
Added in 58 minutes 57 seconds:

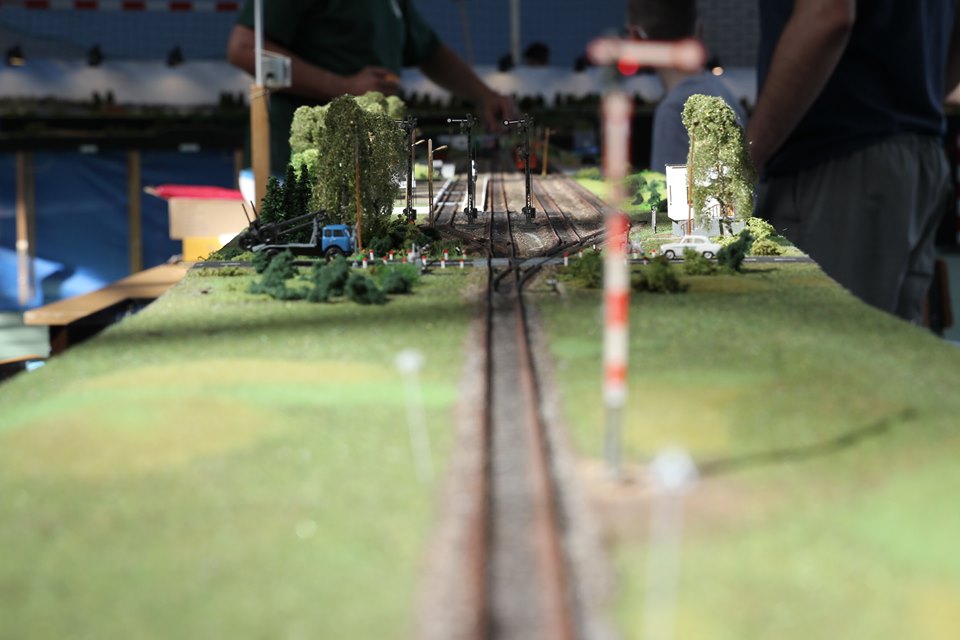

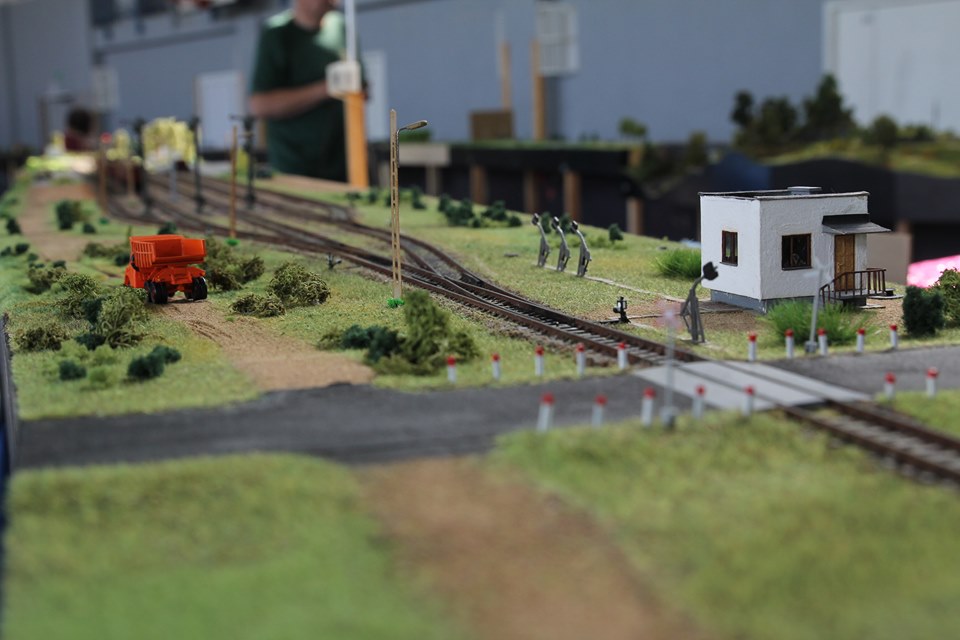

Zdjęcia Marcin Koczorowski
Added in 58 minutes 57 seconds:
Zdjęcia Marcin Koczorowski
- Domiss
- Posty: 470
- Rejestracja: 15 lip 2009, 11:06
- Lokalizacja: Świebodzice
- Kontakt:
Re: Zielone Wzgórza
Albo też dać dwa ledy połączone szeregowo, w tym jeden np. pod modułem (lub w innym miejscu, gdzie go nie będzie widać). Wtedy na pewno będą świecić identycznie .
-
- Posty: 1444
- Rejestracja: 28 sty 2013, 17:25
- Lokalizacja: Białystok
- Kontakt:
Re: Zielone Wzgórza
... a na pozostałych są po dwa ledy połączone szeregowo (zgodnie z instrukcją), a na środkowym jeden led.Wąski pisze:Na pozostałych świecą na czerwono, może dioda?
Wszystkie ledy są takie same - z zestawów viessmann. Jedynie co mogę zrobić to zwiększyć rezystancję.
- T_Domagalski
- Moderator
- Posty: 1910
- Rejestracja: 07 kwie 2006, 22:57
- Lokalizacja: Warszawa
- Kontakt:
Re: Zielone Wzgórza
STTandard kategorycznie zabrania stosowania EW1. EW1 są dobre na małego torcika, ale nie na moduły.manfred pisze:...na wielu modułach są EW1 bynajmniej tak widać na zdjęciach,
Co prawda istnieją jeszcze historyczne moduły z czasów, kiedy był podział na moduły "domowe" i "wystawowe" (10-15 lat temu), ale na tych błędach nie należy się wzorować...
- ArturSchŁ
- Administrator
- Posty: 10357
- Rejestracja: 09 kwie 2006, 07:22
- Lokalizacja: Rumia
- Kontakt:
Re: Zielone Wzgórza
Jak to u nas: zapis sobie, życie sobie...manfred pisze:... tak norma mówi ale na wielu modułach są EW1...
Skoro: "Wiem że tak norma mówi", więc nie stosuję EW1 w skrzynkach sTTandardowych, nawet na jakichś bocznych odnogach.....
prawda ?
BTW: sam popełniłem EW1 na skrzynkach, które nie miały być sTTandardowe i nie są, choć po wielu przeróbkach zostały w sTTandardowe czoło zaopatrzone, i zdarza się na nich EW1 wymienić na/zastąpić EW2.
-
- Posty: 206
- Rejestracja: 19 lis 2016, 13:23
- Lokalizacja: hamburg/gdańsk
- Kontakt:
Re: Zielone Wzgórza
Wiem że tak norma mówi ale na wielu modułach są EW1 bynajmniej tak widać na zdjęciach, na pomorskich modułach też są. Dobrze będę dorabiał kolejną skrzynkę i odnogę z rampą.....zdjęcia wkrótce....
- ArturSchŁ
- Administrator
- Posty: 10357
- Rejestracja: 09 kwie 2006, 07:22
- Lokalizacja: Rumia
- Kontakt:
Re: Zielone Wzgórza
" 2.4.2 Rozjazdy zabudowywane na modułach"manfred pisze:Można czy nie można?
http://www.sttandard.org.pl/wp-content/ ... ard302.pdf , s.4
...sam sobie odpowiedz.
-
- Posty: 206
- Rejestracja: 19 lis 2016, 13:23
- Lokalizacja: hamburg/gdańsk
- Kontakt:
Re: Zielone Wzgórza
trochę nie w temacie Wzgórz ale oglądałem zdjęcia z Jaworzyny i na jednym module były chyba rozjazdy EW1 jako przejście z jednego toru na drugi. To jak jest ze stosowaniem tych rozjazdów na module. Mnie by one pasowały jako rozgałęzienia na bocznicy ładunkowej i do szopy na loka. Można czy nie można?
